DN多芯式过滤器
DN多芯式过滤器是一款大流量、高精度、过滤效率高、容污量大的过滤器，又称精密过滤器。筒体外壳一般采用不锈钢材质制造，内部采用微孔折叠膜滤芯、金属滤芯、线绕滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。底进底处，无残液，排液彻底。对于多芯结构，将花盘设计成可拆卸，更符合卫生级设计，实现圈方位清洗。多应用于制药、生物领域。结构无死角，易清理。
产品参数
产品特点

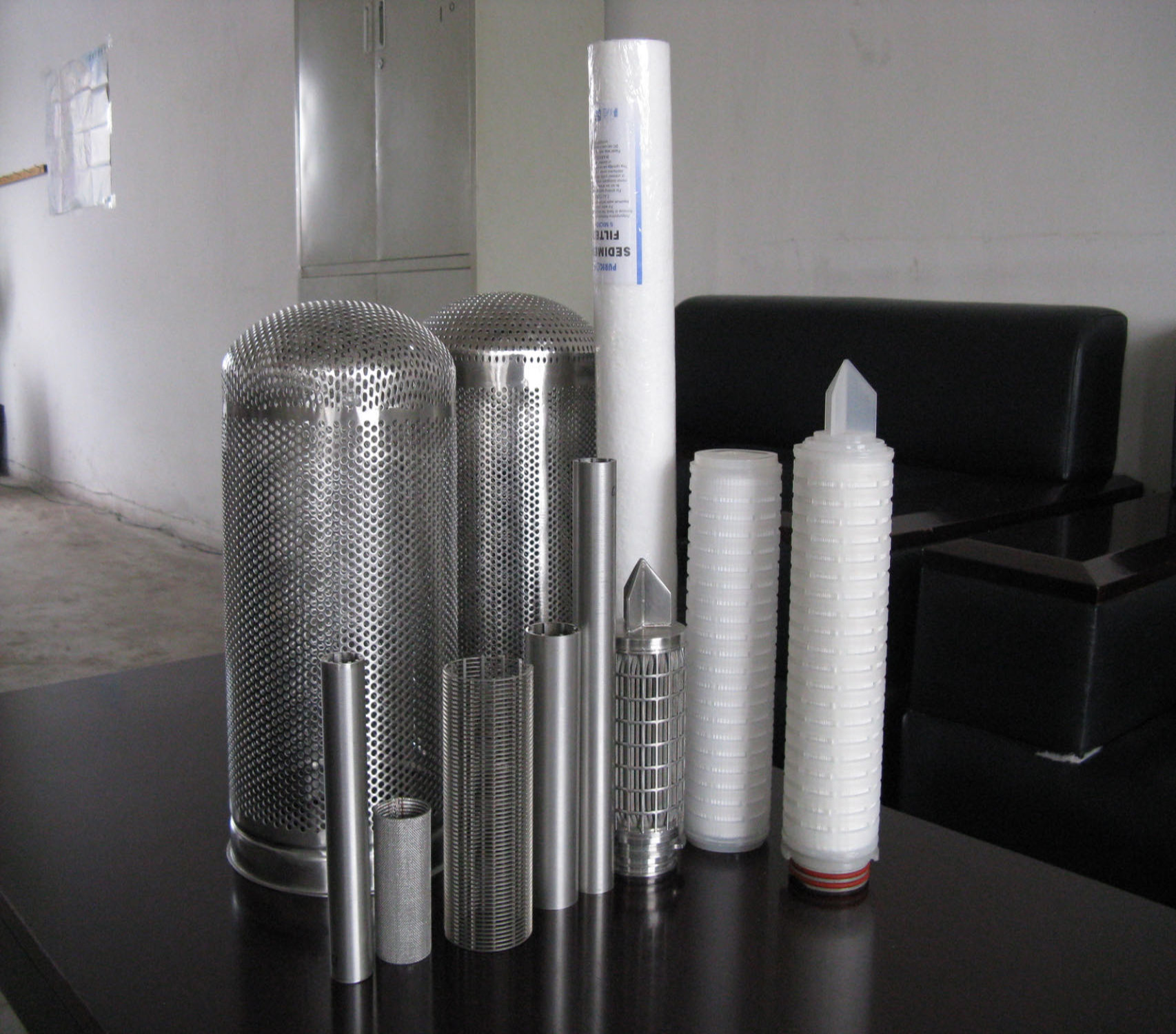

多种滤芯材质可供选择，采用通用规范，更经济
超高抛光等级，采用自动抛光机抛亮，符合卫生级抛光
底部支撑架采用加强钢固定，牢固稳定
花盘可设计拆卸式，双层密封，无死角，符合卫生级别
应用行业
生物、医药
汽车涂装
食品、饮料、制药
化工、石油
油漆、油墨、树脂和涂料
市政用水处理
纸浆与纸张
技术规格
| 产品型号 | 滤芯长度(英寸) | 滤芯根数(根) | 进出口 | 筒体直径(mm) |
| DNLX-10-3 | 10 | 3 | 25 | 180 |
| DNLX-20-3 | 20 | 3 | 25 | 180 |
| DNLX-30-3 | 30 | 3 | 25 | 180 |
| DNLX-40-3 | 40 | 3 | 25 | 180 |
| ... | ... | ... | ... | ... |
| DNLX-30-36 | 30 | 36 | 50 | 550 |
| DNLX-40-36 | 40 | 36 | 50 | 550 |
注：实际参数根据实际情况而定

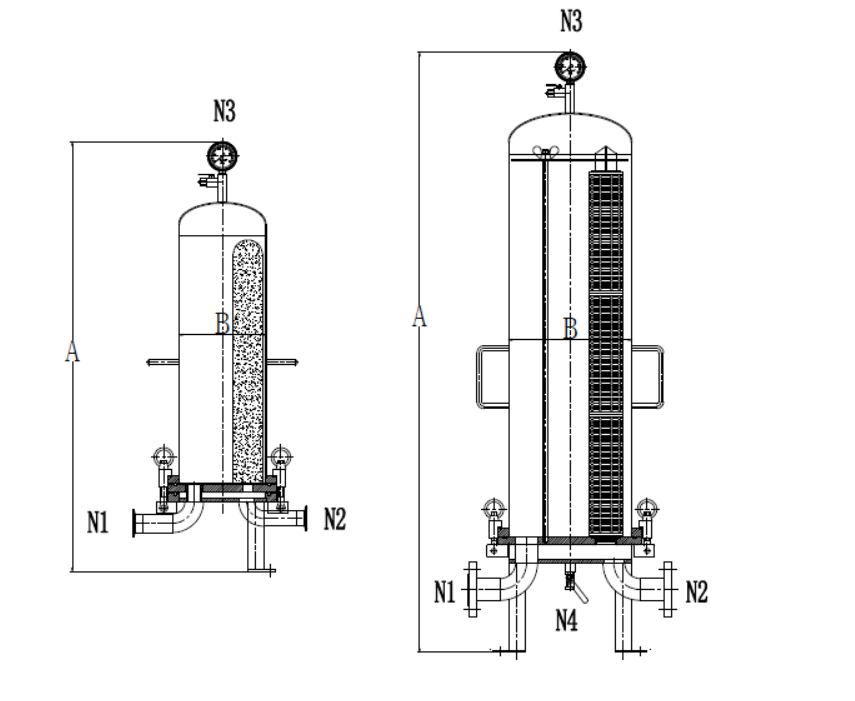

外形尺寸
注：实际图纸根据实际情况而定
| 参数规格 | DNLX-20-3 | DNLX-30-7 | DNLX-30-12 |
| N1(进口）/ N2(出口） | ISO快装/法兰 | ||
| N3(压力表口） | ISO快装/螺纹 | ||
| A(总高度） | 887mm | 1238mm | 1300mm |
| B(直径） | 180mm | 255mm | 350mm |
| 净重量 | -kg | -kg | -kg |
注：实际参数根据实际情况而定
选型表
|
|
|
|
|
|
| DN FILTER | 多芯式过滤器 | 3芯 5芯 7芯 9芯 12芯 15芯 18芯 … | DNLX-10-3 DNLX-20-3 DNLX-30-3 DNLX-40-3 DNLX-10-5 DNLX-20-5 … | 不锈钢304 不锈钢316L 碳钢 双相不锈钢 |
|
注：实际图纸根据实际情况而定
