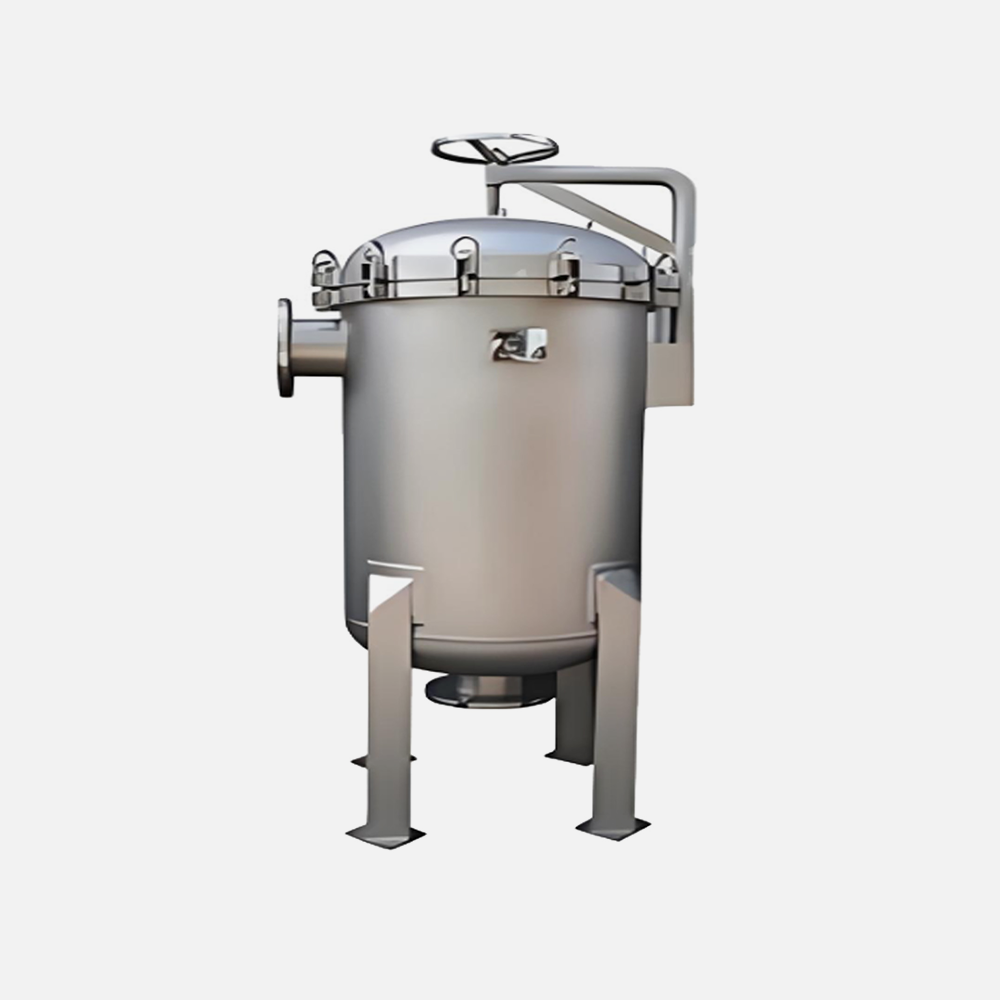

DN摇臂多袋式过滤器
DN摇臂多袋式过滤器是一款经济、安全可靠的过滤器。摇臂提升上盖，平移开盖省力。侧入低出设计，排水方便，排污彻底。可提供多袋式设计，适用于大流量过滤，从2袋到32袋，都可定制。材质有不锈钢、碳钢、钛材、聚丙烯，适合处理各种酸碱液体、溶剂以及各中性液体。表面处理:不锈钢喷丸、抛光。采用与国外一致的先进设计，流畅的流体管道，压力损失小，更加节能，出色的密封设计，配合专利环口，过滤效果更加完美。
产品参数
产品特点
摇臂式平移开盖，操作快捷，高效
优质密封圈，保证密封性
内部三点式压紧装置，独特密封，避免旁漏
最高设计压力可达1.6MPa
设备材质可选不锈钢304、316L、碳钢等材质
耗材经济突出
应用行业
汽车涂装
食品、饮料、制药
化工、石油
油漆、油墨、树脂和涂料
市政用水处理
工业水处理
纸浆与纸张
葡萄酒罐装
技术规格
| 产品型号 | 过滤面积(m²) | 滤袋规格(mm) | 滤袋容积(L) | 最高流速(m³/h) |
| 2P2S | 1m² | Φ180 X 810 | 34L | 80m³/h |
| 3P2S | 1.5m² | Φ180 X 810 | 51L | 120m³/h |
| ... | ... | Φ180 X 810 | ... | ... |
| 32P2S | 16m² | Φ180 X 810 | 544L | 1280m³/h |
注：实际参数根据实际情况而定

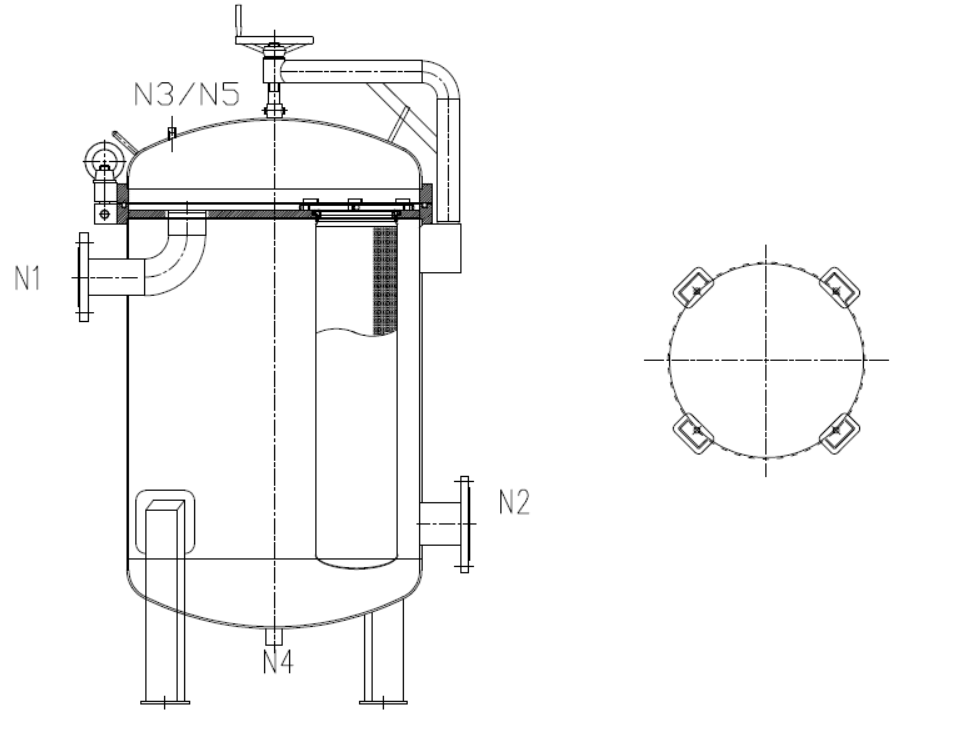

外形尺寸
注：实际图纸根据实际情况而定
| 参数规格 | 3袋 | 4袋 | 5袋 | 6袋 | 7袋 | 8袋 |
| N1(进口）/ N2(出口） | DN100 PN10 | DN125 PN10 | DN125 PN10 | DN150 PN10 | DN150 PN10 | DN200 PN10 |
| N3(排气口） | RC ½’’ | RC ½’’ | RC ½’’ | RC ½’’ | RC ½’ | RC ½’’ |
| N5(压力表口） | RC ½’’ | RC ½’’ | RC ½’’ | RC ½’’ | RC ½’ | RC ½’’ |
| N4(排污口） | RC¼’’ | RC¼’’ | RC¼’’ | RC¼’’ | RC¼’ | RC¼’ |
| 净重量 | 156KG | 215KG | 234KG | 257KG | 284KG | 316KG |
注：实际参数根据实际情况而定
选型表
|
|
|
|
|
|
|
| DN FILTER | 摇臂式过滤器 | 2P：2袋 3P：3袋 ... 8P：8袋 16P：16袋 32P：32袋 |
|
|
|
|
注：实际参数根据实际情况而定
