DN龟背式过滤器（顶入式）

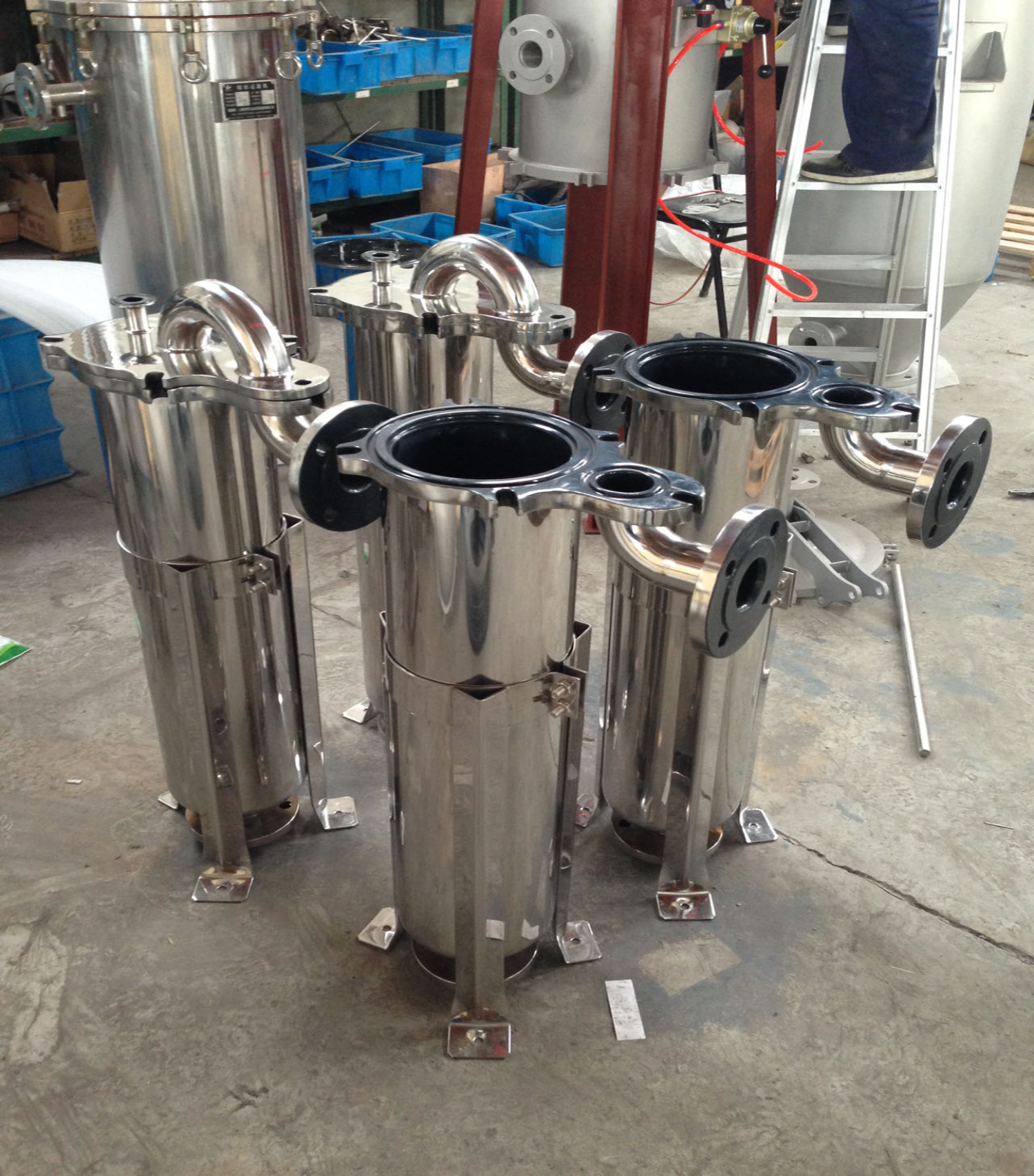

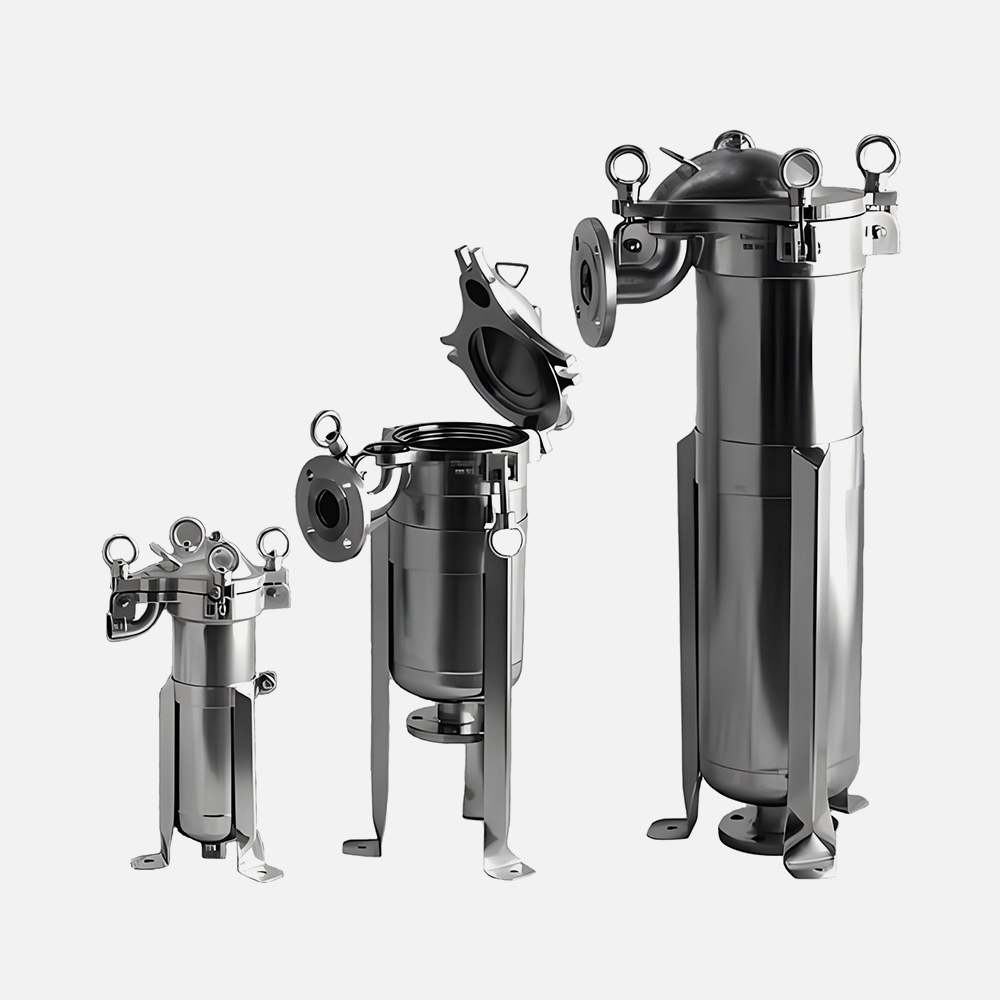

DN龟背式过滤器（也称顶入式过滤器）是精密铸造顶盖，整体结构紧凑，入口管采用180°弯管，设计流畅，产品本身仅有两道焊缝。无死角设计满足卫生级标准。使用优质O型密封圈，是一款安全可靠，经济，易清理的过滤器。
产品参数
产品特点
精密铸造顶盖
弯头顶入式进口，减少死角，易清洗
支腿高度可调节
独特密封设计，避免旁漏
最高设计压力可达1.6MPa
设备材质可选不锈钢304、316L、碳钢等材质
应用行业
汽车涂装
食品、饮料、制药
化工、石油
油漆、油墨、树脂和涂料
市政用水处理
工业水处理
纸浆与纸张
葡萄酒罐装
技术规格
| 产品型号 | 过滤面积(m²) | 滤袋规格(mm) | 滤袋容积(L) | 最高流速(m³/h) |
| 1P1S | 0.25m² | Φ180 X 440 | 8L | 20m³/h |
| 1P2S | 0.5m² | Φ180 X 810 | 17L | 40m³/h |
注：实际参数根据实际情况而定

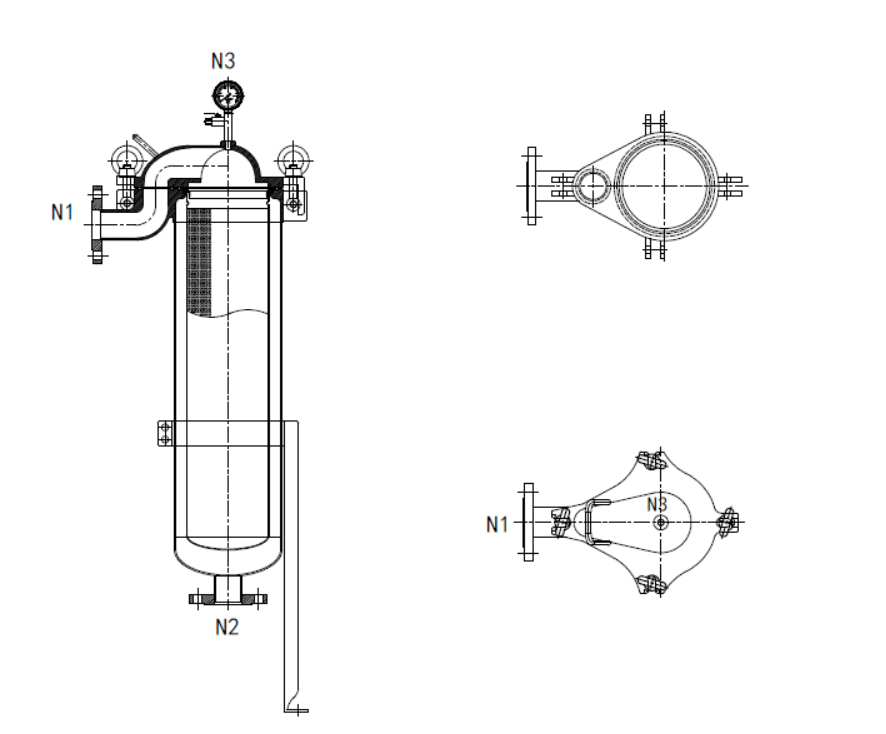

外形尺寸
注：实际图纸根据实际情况而定
| 参数规格 | 1号袋 | 2号袋 |
| N1(进口）/ N2(出口） | 法兰DN50 PN10 ISO 快装 | |
| N3(排气口）/ N5(压力表口） | PT内丝 PT外丝（RC ½’’) | |
| N4(排污口） | 法兰连接 / KF连接 / 螺纹连接 | |
| 净重量 | 28kg | 35kg |
注：实际参数根据实际情况而定
选型表
|
|
|
|
|
|
|
| DN FILTER | 单袋式过滤器 | 1P：1袋 |
|
|
|
|
注：实际图纸根据实际情况而定
