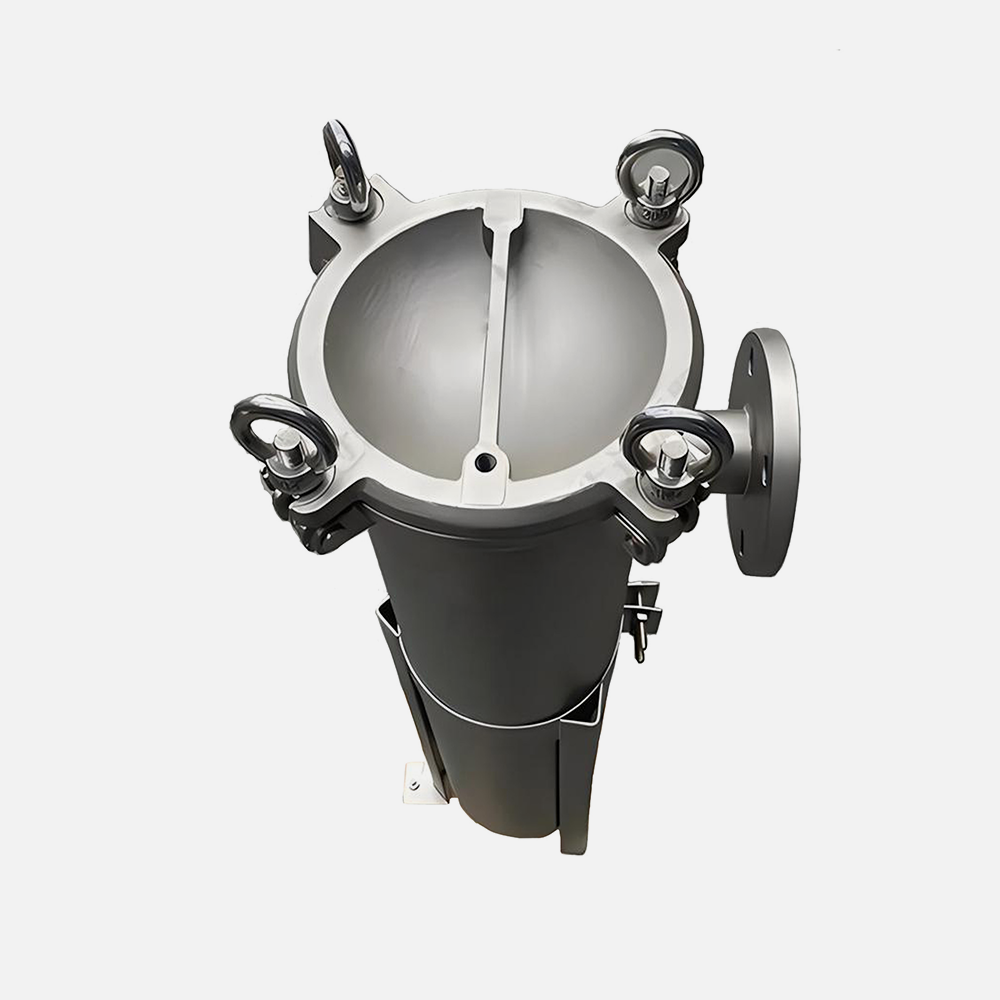

DN凹盖式过滤器
DN凹盖式过滤器顶盖凹面式设计，采用耐用的材料制成，能够承受高压环境。根据需要选择多种不同的材质。是一款高效过滤、易清洁、耐用的过滤器。
产品参数
产品特点
精密铸件构造，凹盖式设计，承压高
流量大，清水流量最高可达40m³/h
压环压紧，独特密封，可确保密封，避免旁漏
最高设计压力可达1.6MPa
设备材质可选不锈钢304、316L、碳钢等材质
耗材经济突出
应用行业
汽车涂装
食品、饮料、制药
化工、石油
油漆、油墨、树脂和涂料
市政用水处理
工业水处理
纸浆与纸张
技术规格
| 产品型号 | 过滤面积(m²) | 滤袋规格(mm) | 滤袋容积(L) | 最高流速(m³/h) |
| 1P1S | 0.25m² | Φ180 X 440 | 8L | 20m³/h |
| 1P2S | 0.5m² | Φ180 X 810 | 17L | 40m³/h |
| 1P3S | 0.09m² | Φ108 X 230 | 2L | 8m³/h |
| 1P4S | 0.16m² | Φ108 X 380 | 3L | 10m³/h |
注：实际参数根据实际情况而定

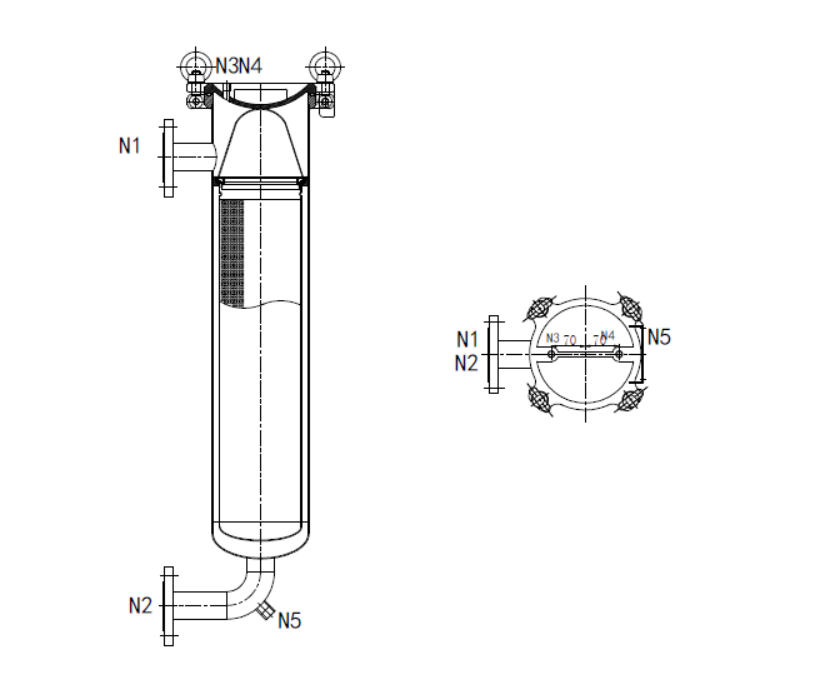

外形尺寸
注：实际图纸根据实际情况而定
| 参数规格 | 1号袋 | 2号袋 | 3号袋 | 4号袋 |
| N1(进口）/ N2(出口） | 法兰DN50 PN10 ISO 快装 | 法兰DN40 PN10 ISO快装 | ||
| N3(排气口）/ N5(压力表口） | PT内丝 PT外丝（RC ½’’) | PT内丝 PT外丝（RC ¼’’） | ||
| N4(排污口） | 法兰连接 / KF连接 / 螺纹连接 | 法兰连接 / KF连接 / 螺纹连接 | ||
| 净重量 | 25kg | 29kg | 13kg | 14kg |
注：实际参数根据实际情况而定
选型表
|
|
|
|
|
|
|
| DN FILTER | 凹盖式过滤器 | 1P：1袋 |
|
|
|
|
注：实际图纸根据实际情况而定
